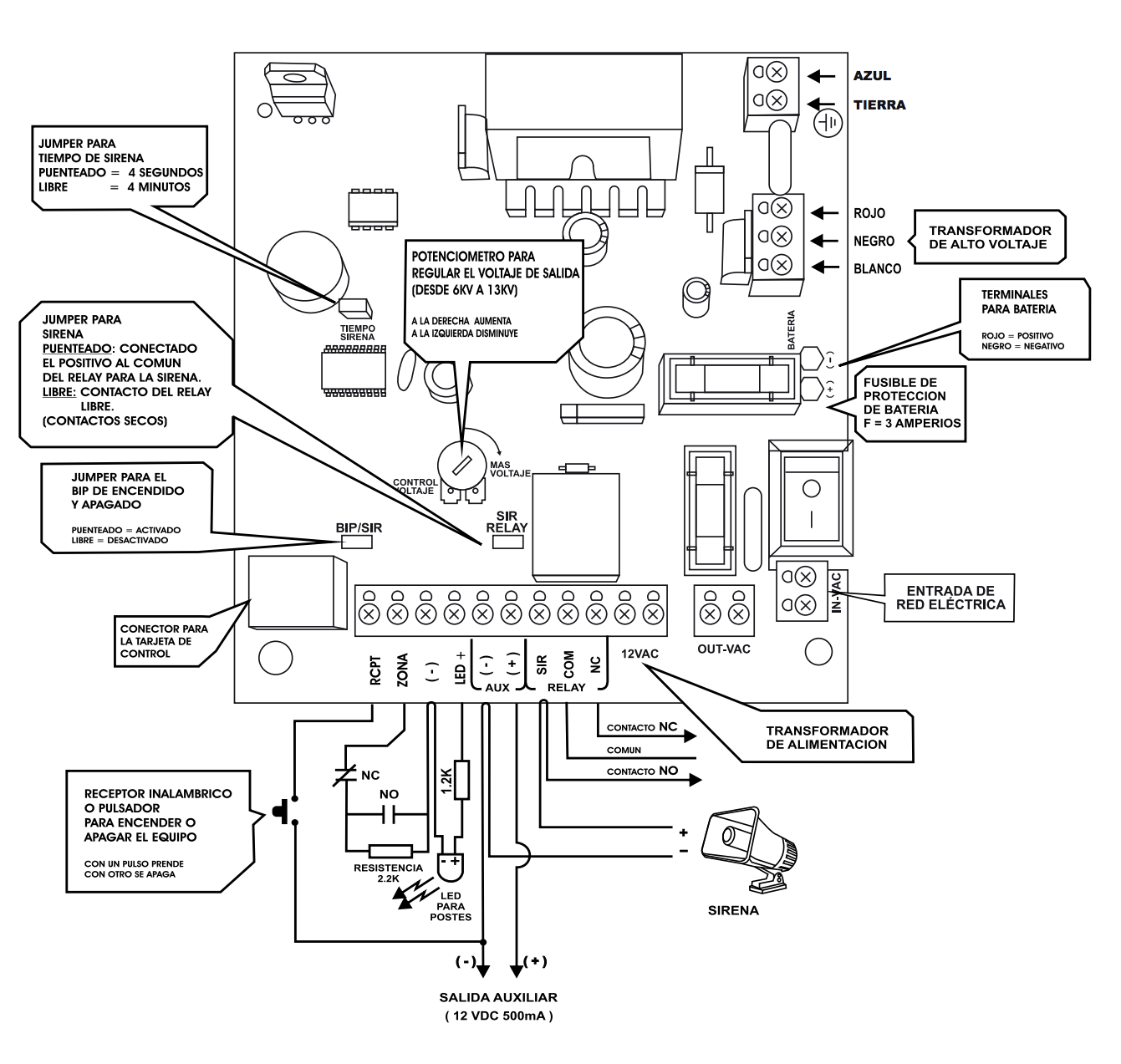

Diagrama de Instalación

PARA ACTIVAR SOLO LA ZONA

Instalado el SKYNET de dos canales con el electrificador HR-10000 (ver diagrama), poner la llave en LISTO luego, presionar el primer botón del transmisor inalámbrico y se activará solamente la zona, el CERCO permanecerá desactivado.

PARA ACTIVAR LA ZONA Y EL CERCO

•Presionar en el panel frontal el botón rojo de ZONA por 7 segundos hasta escuchar un bip (luz verde de zona estará activado).

•Presionar el botón de ZONA hasta escuchar dos bips (LED de zona se desactivará).

•Presionar el 1er botón del transmisor inalámbrico del SKYNET, la ZONA y CERCO se activará y desactivará respectivamente.

•Para volver a su estado de fábrica, activar y desactivar independientemente la ZONA y CERCO.

•Después de activar y desactivar en forma independiente puede ahora activar y desactivar la ZONA Y CERCO en forma independiente.

a) Cerco manualmente

b) Zona con el trasmisor inalámbrico SKYNET

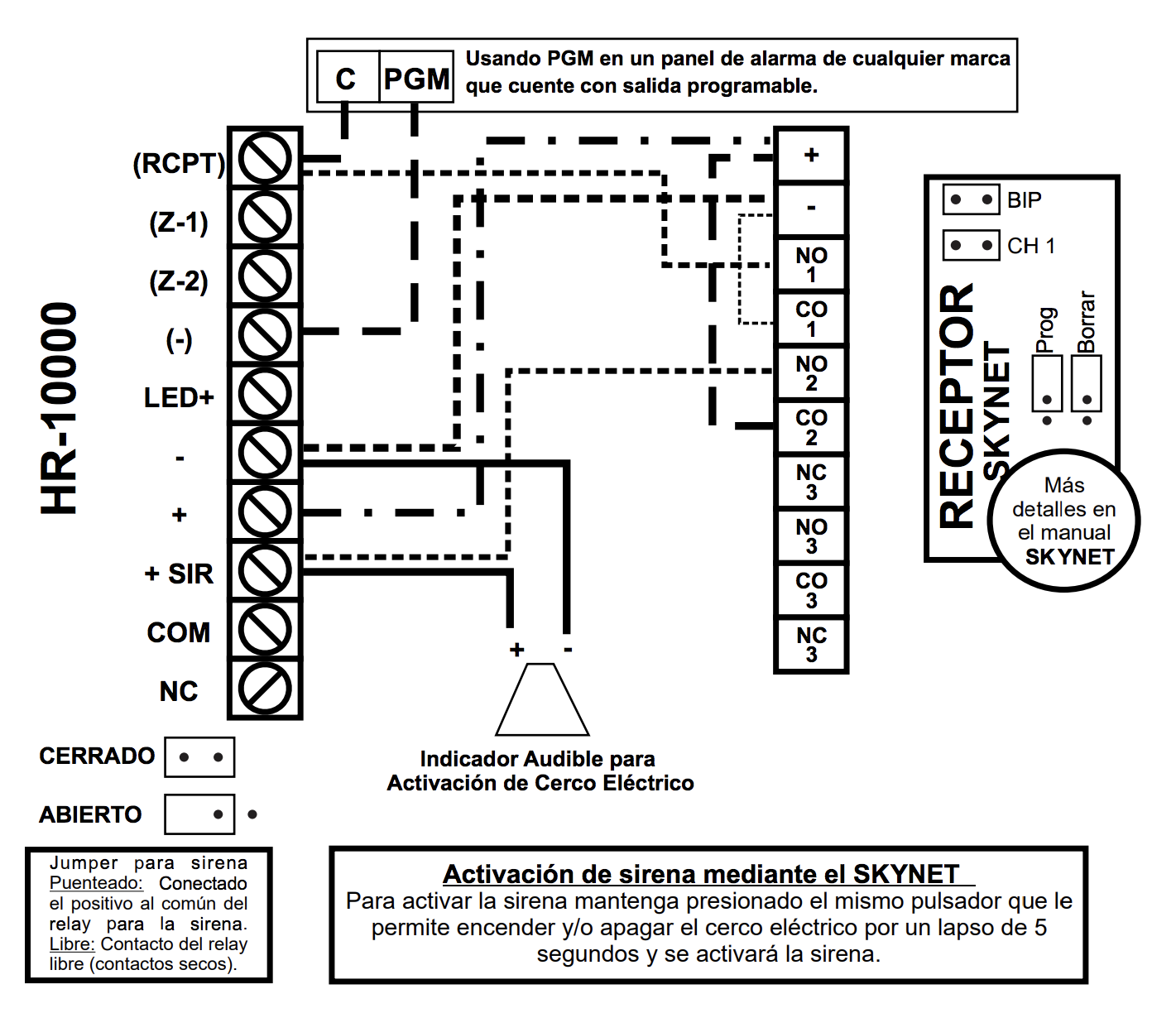

TIPS DE CONEXIONES CONEXION DEL RECEPTOR SKYNET RX-1411 PARA ENCENDIDO INALAMBRICO Y PULSADOR DE PANICO

Procedimiento para activar el electrificador con el modulo inalámbrico SKYNET con sonido de activación independiente a través de un panel de alarma con salida PGM.

CONTROLANDO A DISTANCIA EL CERCO ELECTRICO
