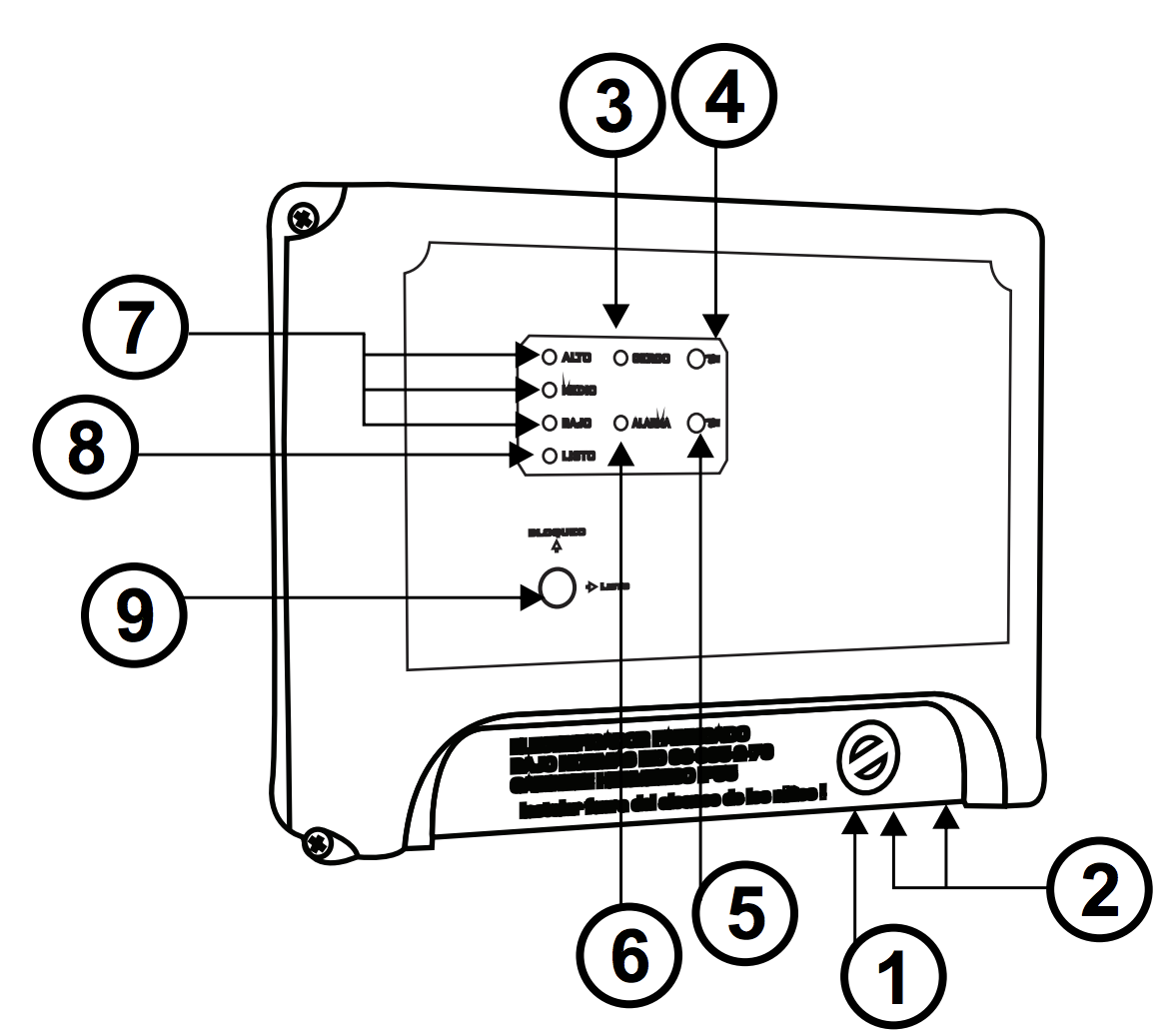

Comandos frontales del electrificador

1. Terminal de conexión de la línea a tierra.

2. Salida y retorna de alto voltaje (cables de bujía).

3. LED cerco , indicador de encendido.

4. Tecla de encendido o apagado del cerco eléctrico.

5. Tecla de encendido y apagado de la alarma de zonas.

6. LED alarma, indicador de encendido.

7. LEDs alto, medio y bajo, indicadores luminosos que permiten visualizar el retomo del alto voltaje.

8. LED listo, cuando el LED de listo se encuentra encendido, los controles frontales se encuentran habilitados para sus respectivas funciones, este LED se encenderá sólo cuando la llave se encuentra en la posición listo.

9. Llave, bloquea las teclas de cerco y alarma para evitar la manipulación de terceros.

DESCRIPCION DE MEMORIA DE ALARMA

Alarma de zona, cuando el LED de zona está oscilando rápidamente. Lazo abierto, cuando el LED de zona está oscilando lentamente.

PARA DESACTICAR EL ELECTRIFICADOR SIN DCV (detector de caída de voltaje)

Presionar el botón del cerco por 7 segundos hasta escuchar 3 bips, el LED de cerco se activará y queda desactivado el DCV.

PARA ACTIVAR EL DCV (detector de caída de voltaje)

Para restablecer el DCV desactivar y volver a activar el electrificador.
