Detector de humo de 4 hilos DSW-928N

Detecta alarma de humo a través de su sensor fotoeléctrico que es más eficaz en la detección de incendios. Gracias a su moderno sistema electrónico que posee un microprocesador permite analizar e identificar entre humo y otros elementos del ambiente.

Especificaciones:

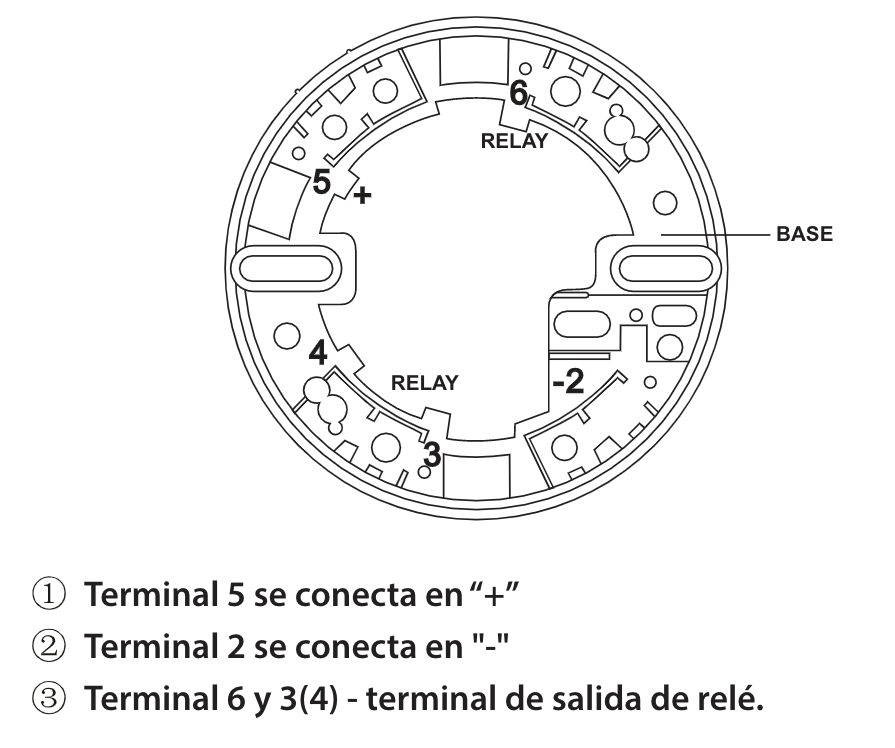

Diagrama de Cableado:

Procedimiento de Instalación

1. Presione y sostenga la base y gírela en el sentido de las manecillas del reloj, libere la base.2. De acuerdo al numero marcado en la base y en el diagrama de conexión cableada, conecte los cables según los números correspondientes con un desarmador.3. Fije la base en la posición deseada.4. Cubra la alarma: se posiciona la base con el cuerpo de la alarma y se gira en el sentido horario.

Testeo

Enciéndalo, el indicador debería tintinear cada 5 segundos.

Use el magneto para atraer los polos en la posición opuesta del indicador.

Después que el indicador tintinee dos o tres veces, deberá estar siempre encendido.

Si el indicador no se enciende. por favor verifique si el magneto que esta usando es el correcto.
