Configuración del equipo

Modos de Configuración 1: Configuración SMS (mensaje de texto) 2: Configuración software configurador (Hagroy) 10.1 Ingresando al Modo de Programación Resetear a Modo de Fábrica 1.- Presionar el botón PRG simultáneamente por más 5 segundos, se activarán los 4 LEDs (GSM, RF, STS Y ZON) luego soltar. 2.- Presionar el botón PRG sin soltar hasta que se apaguen los 4 LEDs y termine el sonido de 4 bips, luego soltar y esperar 20 segundos hasta que se reinicie el equipo. Entrar al Modo de Programación 1.- Presionar el botón PRG simultáneamente por más 5 segundos, se activarán los 4 LEDs (GSM, RF, STS Y ZON) luego soltar. 2.- Presionar el botón PRG una vez, cambiará el estado de los LEDs (GSM, STS Y ZON) a parpadeando listo para conectar al configurador.

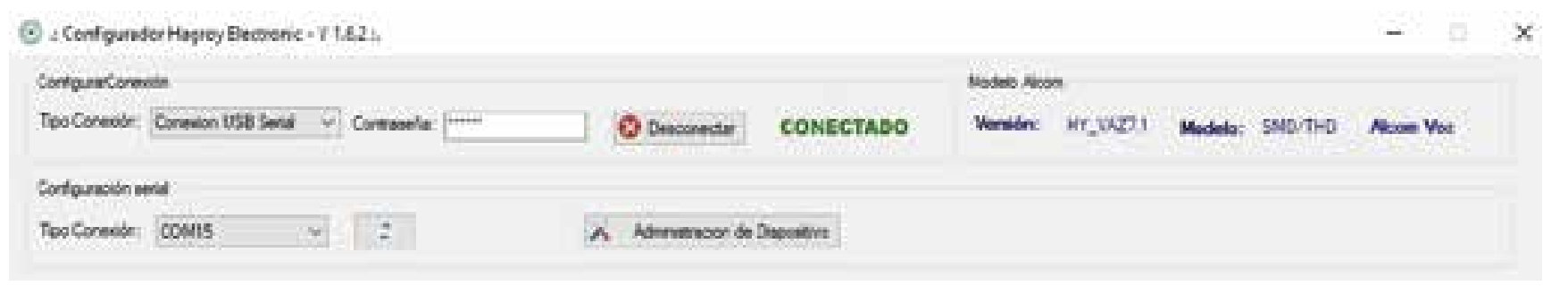

Configuración por Software Configurador Hagroy Para empezar con la configuración del equipo colocar el cable USB al equipo y pc luego poner en programación el equipo luego abrir el configurador seleccionar el tipo de conexión, puerto y conectar. Tipo de Conexión: Conexión USB Serial. Contraseña: 123456 Puerto: COM15 Conectar Versión: HY_VAZ7.1 Modelo: Alcom Voz.

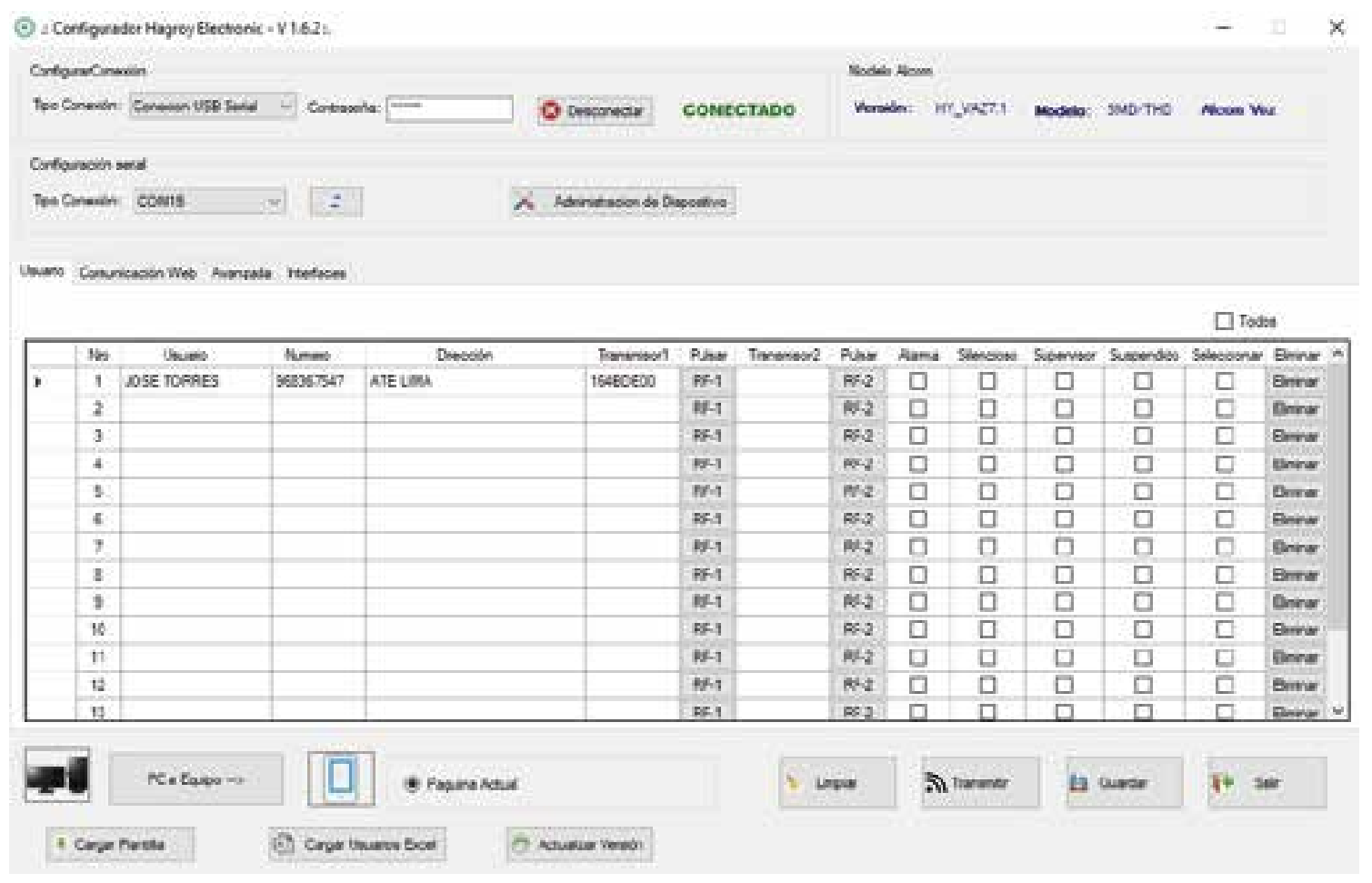

Usuarios En esta página se llena los datos del usuario personalizado (nombre, teléfono y dirección) se graba los id de los transmisores y se habilita el modo de usuario (alarma, silencioso, supervisor o suspendido.

a) Nombre de Usuario: Editar los datos del usuario máximo hasta 23 caracteres. b) Número de Teléfono: Editar el teléfono del usuario máximo hasta 16 caracteres. c) Dirección: Editar la dirección del usuario máximo hasta 63 caracteres. d) Transmisor 1: Permite grabar el id del primer transmisor seleccionar RF-1 aparecerá una ventana, luego presionar cualquiera de los botones del transmisor. e) Transmisor 2: Permite grabar el id del segundo transmisor seleccionar RF-2 aparecerá una ventana luego presionar cualquiera de los botones del transmisor. f) Modo de Usuario: permite habilitar o deshabilitar (alarma, silencioso, supervisor o suspendido) g) Eliminar Usuario: permite eliminar el usuario del equipo, del aplicativo y de la plataforma web. h) Transmitir: permite enviar todos los datos del usuario seleccionados al equipo i) Desconectar: permite desconectar del congurador para empezar a sincronizar los usuarios a la plataforma web.

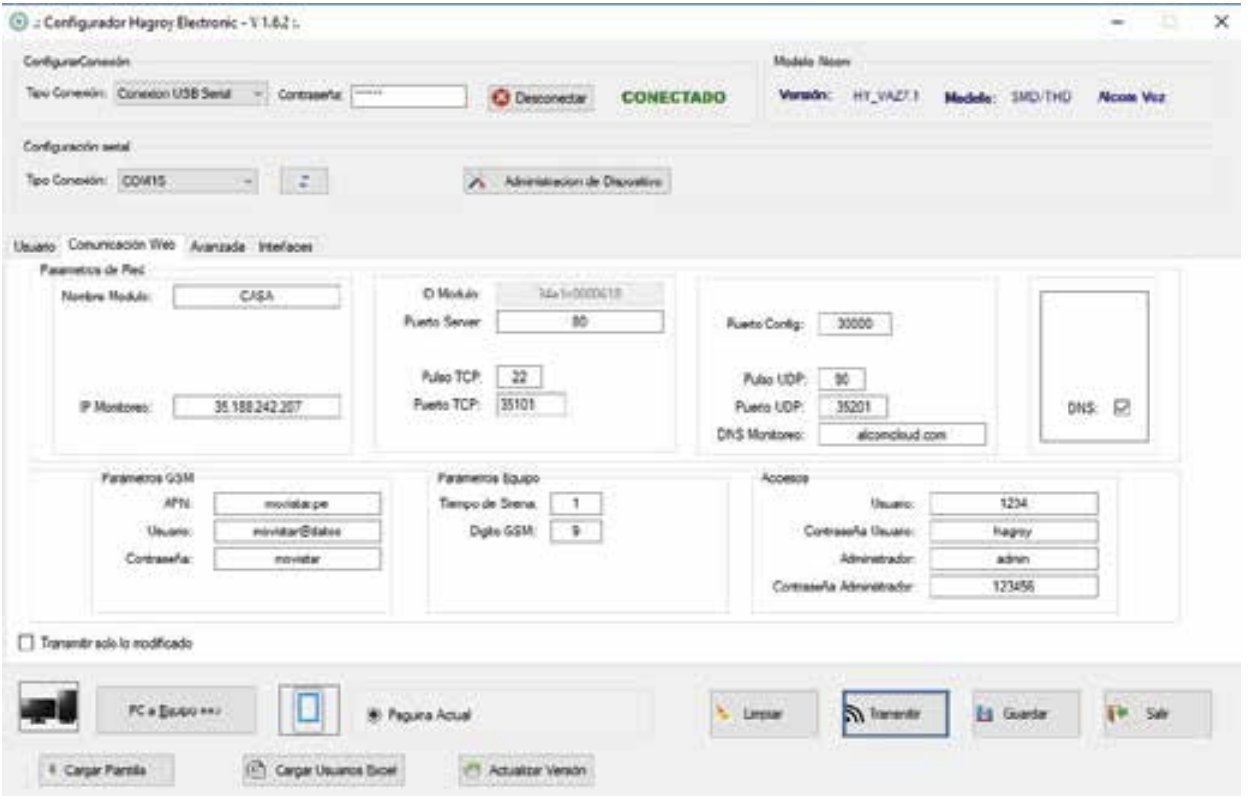

Comunicación En esta página se congura los parámetros de red, parámetros de GSM, parámetros de equipo y accesos.

• Nombre de Modulo: Permite asignar un nombre al equipo • IP Monitoreo: 35.188.242.207 • DNS Monitoreo: alcomcloud.com • ID Modulo: Mac del equipo 34A1C0000003 • Puerto Server: 80 • Puerto Cong: 30000 • Pulso TCP: 22 • Pulso UDP: 90 • Puerto TCP: 35101 • Puerto UDP: 35201 • DHCP: Deshabilitado • DNS: Habilitado a) Parámetros de GSM (ejemplo) • APN: movistar.pe • Usuario: movistar@datos • Contraseña: movistar b) Parámetros de Equipo • Tiempo de sirena: 1min. (varia de 1 a 15 minutos) • Digito GSM: 9 dígitos (varia de 1 a 16 dígitos).

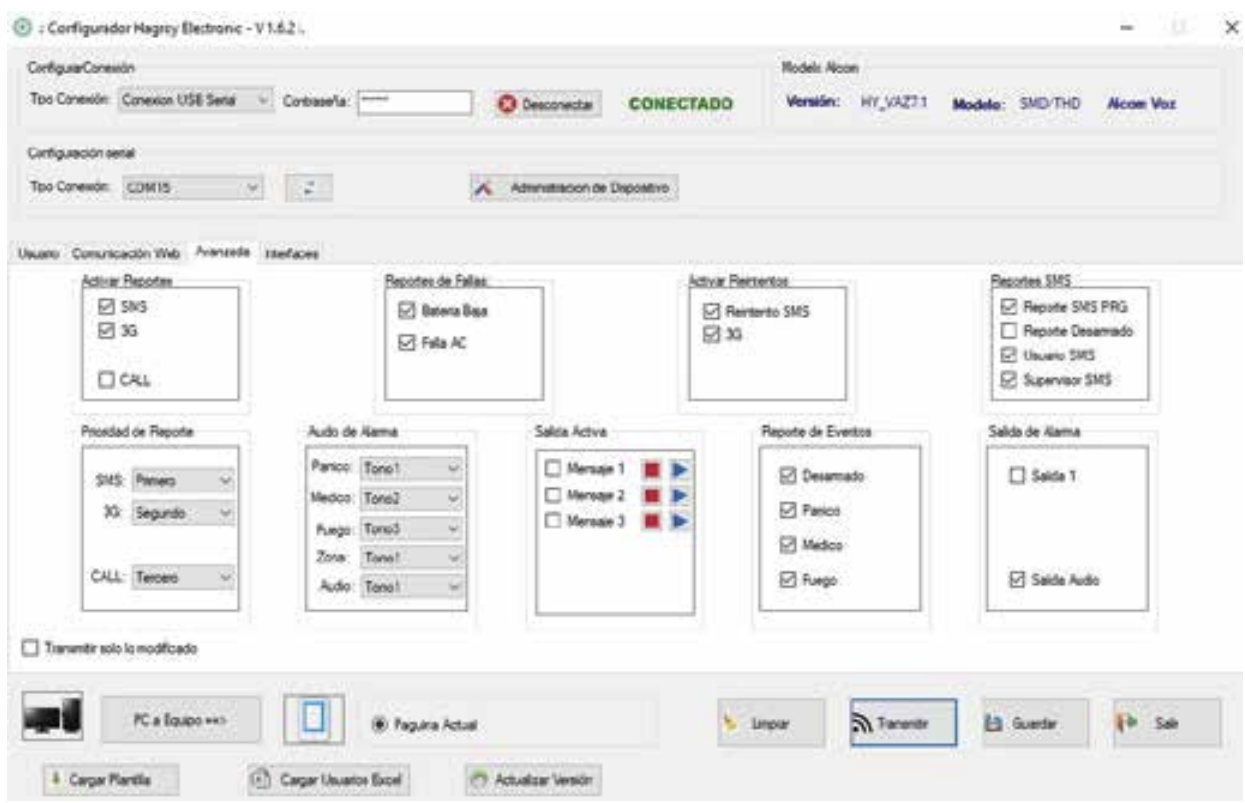

Avanzado

En esta página permite habilitar o deshabilitar los reportes de: (reportes de alarma, reportes fallas, reporte reintentos, reportes SMS, prioridad reporte, audios de alarma, audios pregrabados, reporte de eventos y salida PGM).

a) Activar Reportes: habilitar o deshabilitar los reportes de alarma (SMS, GPRS o CALL). b) Reporte de Fallas: habilitar o deshabilitar el reporte de fallas de batería baja y falla AC. c) Activar Reintentos: habilitar o deshabilitar los reintentos de SMS y reintentos GPRS. d) Reporte SMS: habilitar o deshabilitar los reportes de (reporte SMS, reporte desarmado, usuario SMS y supervisor, SMS) e) Prioridad de Reporte: habilitar o deshabilitar la prioridad de envió de (SMS primero, GPRS segundo y CALL tercero), estos valores se pueden cambiar dependiendo que reporte queremos priorizar. f) Audio de Alarma: seleccionar los tonos (pánico tono1, médico tono2, fuego tono3 y audio mensaje pregrabado). g) Reporte de Alarma: habilitar o deshabilitar la alarma (desarmado, pánico, medico, fuego). h) Salida de Alarma: habilitar o deshabilitar (salida1 y salida de audio).

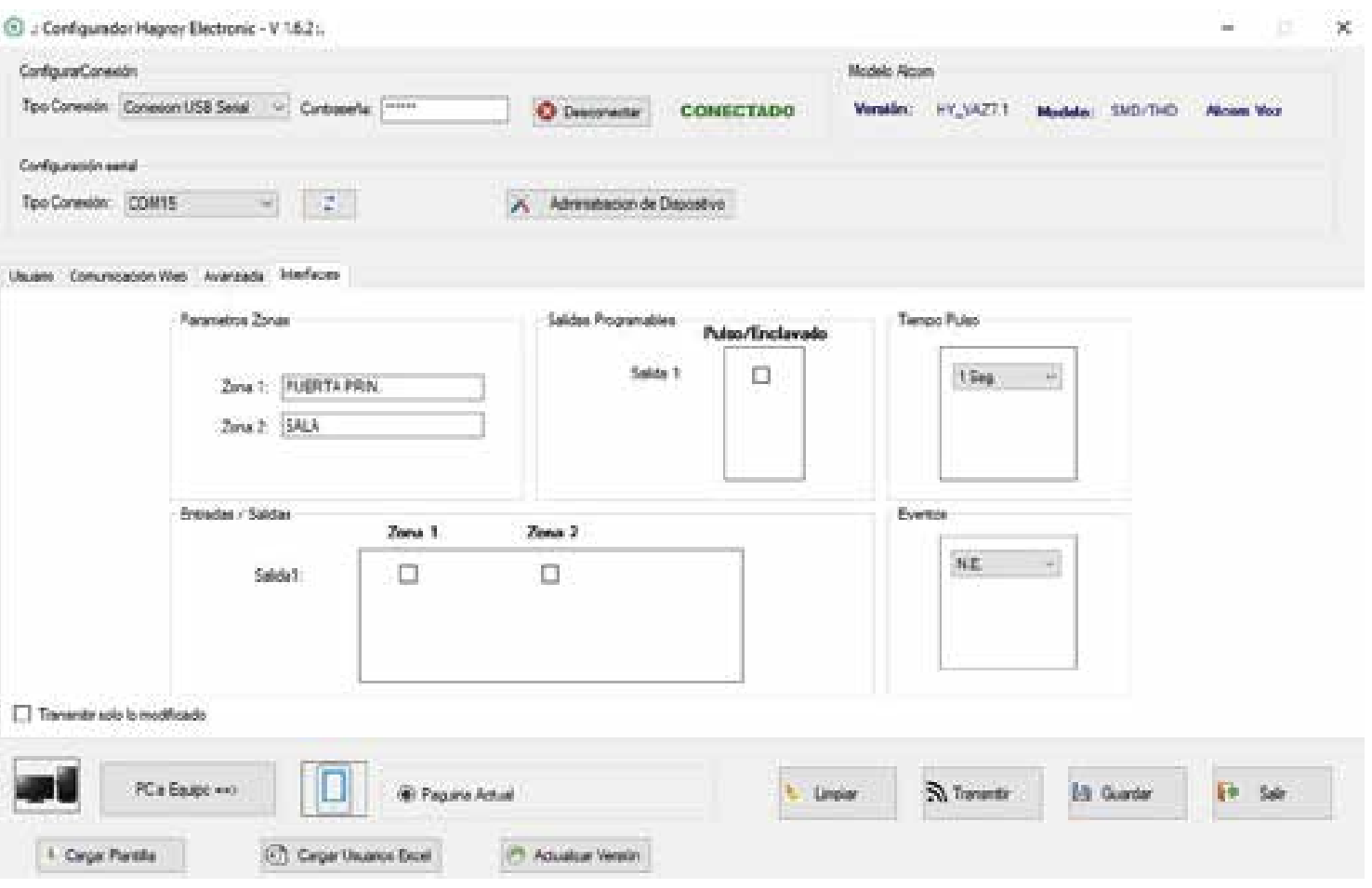

Interfaces

En esta página se establese los parámetros de zonas, se habilita o deshabilita el modo de la salida PGM (pulso o enclavado), el tiempo de la salida en modo pulso y se habilita o deshabilita las zonas para activar la salida).

a) Parámetros de Zonas: Permite editar una etiqueta a las zonas (max. 16 caracteres) b) Salidas Programables: 1salida de contacto seco 1amp. c) Pulso / Enclavado: permite habilitar o deshabilitar el modo de salida 1 (habilitado modo enclavado y deshabilitado modo pulso). d) Tiempo de Pulso: permite seleccionar el tiempo del modo pulso (1seg, 5seg, 30seg, 60seg, 4min, 8min y 20min). e) Entradas / Salidas: permite habilitar o deshabilitar las zonas para activar la salida. f) Eventos: permite seleccionar un evento (pánico, medico, fuego, desarmado, audio) para activar la salida. g) Transmitir: permite grabar al equipo todos los cambios.
